Local: São Luís (MA)
Ano: 2003

O Sistema

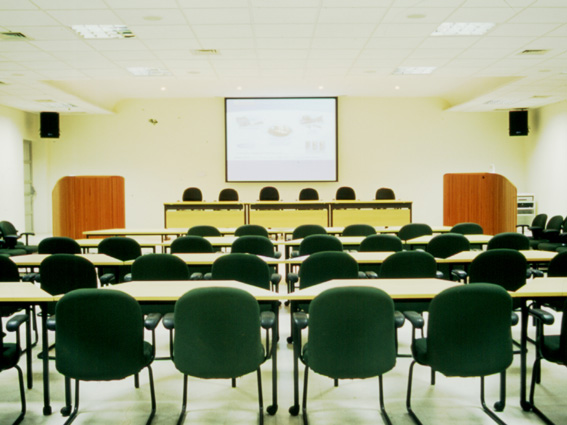

O projeto em questão foi desenvolvido para um local que atende a duzentas e quarenta pessoas.  A maior preocupação estava na qualidade do áudio na intenção de atender a grandes eventos.

O sistema implantado não é muito simples devido às dificuldades arquitetônicas do local, como teto baixo, largura menor que doze metros e relativamente profundo. Para tanto foi desenhado um sistema contendo seis saídas distintas, criando setores que iniciam no palco e terminam no fundo do auditório. Tal medida foi utilizada para criar o que chamamos “torres de delay”, ou seja, cada setor tem seu sinal atrasado em poucos milisegundos para eliminar o eco dentro da sala, principalmente para quem está mais ao fundo, igualando o som emitido pelas caixas de teto ao longo do auditório com as caixas principais, instaladas no início do palco.

Um mixer digital se encarrega do gerenciamento dos microfones e os sinais vindos dos switchers de vídeo, distribuindo-os para os módulos de potências e caixas ativas. Dois computadores foram instalados nos púlpitos laterais além de uma câmera de documentos de alta resolução, capaz de enviar ao projetor desde imagens de uma folha de papel tamanho A4 até um pequeno objeto 3D, graças ao conjunto de lentes do equipamento. Tal instrumento é muito importante nos treinamentos de segurança onde são demonstrados os desgastes de pequenas peças mecânicas utilizadas no parque industrial do cliente.

Lista de equipamentos

1 Projetor Proxima 9280
1 Tela motorizada de 100”
1 Matriz de áudio Gentner PSR-1212
1 Híbrida Gentner AP-10
6 Microfones sem fio Shure UHF
4 Microfones Shure wired SM-58
1 Switcher AV Altinex
1 Switcher RGBHV Altinex
5 Módulos de potência Marantz MA-500
2 Caixas ativas Studio-R 300
24 Caixas de teto Polk Audio
1 VCR Hi-Fi Samsung World System
1 DVD Pioneer Progresive Scan
1 Câmera de documentos Elmo
1 Sistema de controle Crestron
1 Sistema de iluminação Lutron
1 Condicionador de energia Savage
1 Rack Bastidor Ellan Miracel
2 Computadores IBM
