Local: Rio de Janeiro (RJ)
Ano: 2005

O Sistema

O cliente reunia características que culminaram no desenvolvimento de um sistema padrão.  O projeto teve seu início logo na aquisição do apartamento.  Todos os principais cômodos foram contemplados pelo sistema de áudio, vídeo e automação, integrando os ambientes e originando um novo valor de utilização.  Tudo foi exaustivamente pensado para tirar o máximo proveito do sistema.

Os cômodos possuem controle de iluminação Lutron interligados ao sistema de automação Crestron, permitindo ao cliente acionar ou monitorar em tempo real todas as luzes através de um único controle.

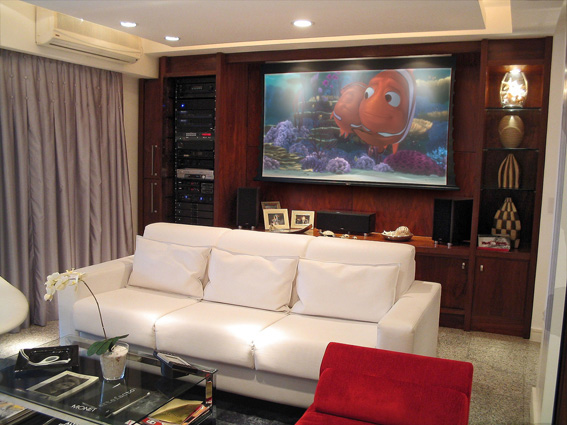

Um rack móvel da Middle Atlantic foi escolhido para abrigar todos os equipamentos do sistema principal e a estante foi desenhada especialmente para absorvê-lo. O rack suporta vinte equipamentos que atendem diretamente quatro ambientes: living, sala de jantar, cozinha e varanda.  O fornecimento de áudio e vídeo pode ser individual ou simultâneo, permitindo multiusuários, graças a uma matriz Kramer 8x8.

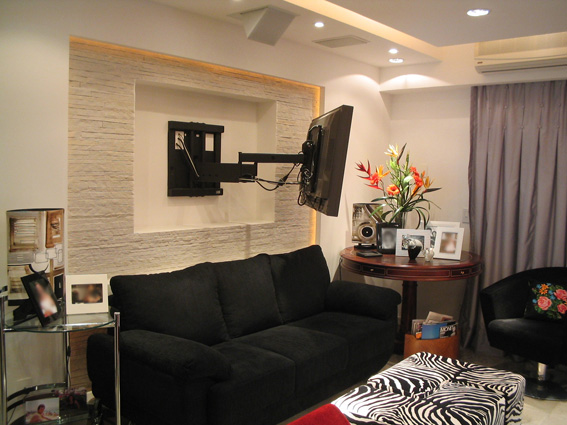

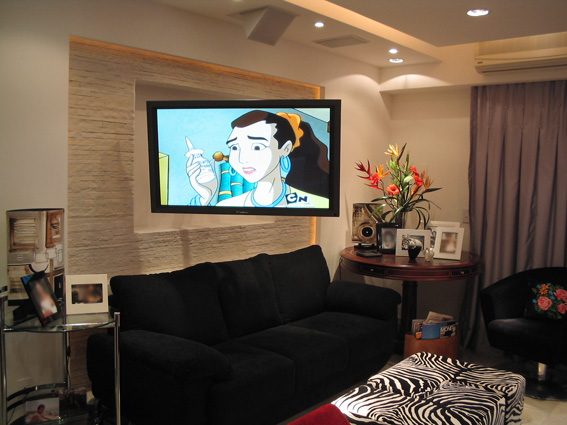

O living, bem servido de tecnologia, é reversível e possui dois modos de utilização, com telão e com um monitor de plasma.  O primeiro atende a família nas horas de lazer num telão de 92” widescreen e o segundo através de um monitor de plasma de 42” multi direcional.  Este último atende o living, a sala de jantar, quando direcionado para esquerda, e a varanda, quando virado para direita (vejas as fotos) e é o mais usado no dia-a-dia.

Um gerenciador de caixas de som foi especialmente desenvolvido para reverter o áudio dentro da sala.  Quando o telão é usado, as caixas logo abaixo da tela fazem o papel de frontal e central e as caixas acima do monitor de plasma fazem o papel de surround. Quando o gerenciador recebe um comando do sistema Crestron, ele inverte a configuração das caixas, ou seja, quem era frontal passa a ser surround e vice-versa. As caixas centrais são invertidas e o gerenciador de caixas ainda se encarrega de baixar ou recolher a caixa motorizada que funciona como central quando o sistema é direcionado para o monitor de plasma.

As suítes possuem um mini system independente que está interligado ao rack do living, mesmo princípio aplicado aos demais cômodos que estão todos interligados entre si. Tal medida foi adotada para ganhar espaço e certa independência.  Cada cômodo pode funcionar como um pequeno home theater possuindo DVD próprio e tuner AM-FM.  O sinal de TV digital vem de um dos dois decoders instalados no rack da sala e o sinal de computador vem do escritório, permitindo que o morador leve o teclado sem fio do escritório para a suíte e continue trabalhando ou simplesmente se divertindo deitado na cama.  Tal nível de conforto se estende por toda a residência.  Brincar com um game ou simplesmente navegar na internet pode ser feito de qualquer lugar da casa, seja no telão, no plasma da sala, no plasma do living ou do escritório.  Se for o caso, um sistema de rede sem fio pode interligar multiusuários para jogos on-line.

O sistema do living pode gerar entretenimento para qualquer cômodo ou simplesmente fazer com que a casa inteira toque o mesmo som, recurso utilizado pelo proprietário em confraternizações.

Esse complexo nível de logística de sinais é facilmente controlado pelo cliente através do painel Crestron, que é simples e exibe ao usuário somente os comandos pertinentes às funções desejadas. Sem complicação, sem dezenas de controles remotos, sem tabelinhas de utilização.

Lista de equipamentos

1 Projetor Nec 16:9 com 1100 ANSI Lumens
1 Tela motorizadas widescreen de 92” Kreische
1 Lift Kreische
1 Receiver Onkyo TX SR-900
1 Gerenciador de Caixas customizado
2 Amplificadores UNIC ZX-200
1 Matriz de áudio Biamp
1 Matriz AV 8x8 Kramer
1 Processador Crestron AV2
1 Painel Crestron ST-1700 (máster)
1 DVD Player Onkyo Progresive Scan
1 HD Media Center Onkyo
1 Vídeo K7 / Mini-DV JVC
1 Distribuidor Y/Pb/Pr Transcortec
1 Conversor Y/Pb/Pr - CV Transcortec
2 Caixas Polk Audio LSi9
1 Caixa Central Polk Audio LSiC
1 Sub-woofer Polk Audio
2 Caixas Polk Audio de teto 85
1 Caixa Central Kef motorizada
1 Monitor de plasma Pioneer 42”
1 Suporte articulado Chief
1 Rack padrão 19” Middle Atlantic AXS-36-26-GG
4 Caixas Polk Audio de teto 55 (sala de jantar)
2 Caixas Polk Audio de teto 45 (cozinha)
1 TV Philco (cozinha)
1 Monitor de plasma Pioneer 42” (suíte máster)
1 Suporte para plasma Gaia (suíte máster)
1 In-a-box 5.1 Philips (suíte máster)
1 Painel Crestron ST-1700 (suíte máster)
1 Monitor LCD Philips 32” (escritório)
1 In-a-box 5.1 Philips (escritório)
1 CPU Dell + Monitor LCD + Roteador Wi-Fi (escritório)
1 Teclado sem fio Microsoft (escritório)
1 Distribuidor VGA 1x6 Kramer (escritório)
1 Receptor de TV Pixel View externo (Suíte 2)
1 In-a-box 5.1 Philips (Suíte 2)
1 CPU Dell (Suíte 2)
2 Monitores LCD 20” ViewSonic (Suíte 2)
1 TV Philco (Suíte 3)
1 In-a-box 5.1 Philips (Suíte 3)
1 VCR Hi-Fi Philco
1 Sony PS2
5 Condicionadores de energia (um para cada cômodo)
