Local: Vitória (ES)
Ano: 2007
O Sistema

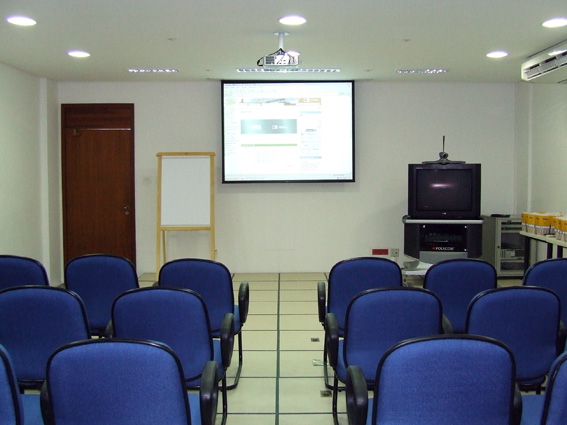

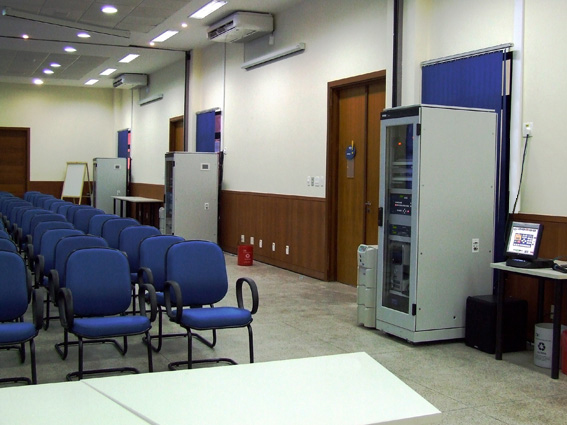

O caso em questão foi um dos sistemas mais complexos já demandados. Trata-se de uma grande sala que possui dois conjuntos de paredes móveis, podendo transformá-lo em três pequenas salas independentes ou duas salas – sendo uma delas de médio porte – ou mesmo num auditório para duzentas e cinqüenta pessoas.
Para atender a tantas possibilidades foram projetados três sistemas independentes que se comunicam de forma automática, alterando os parâmetros de configuração sem a necessidade de uma pessoa especializada. Ao fechar as paredes móveis de um dos módulos, um sensor envia ao sistema Crestron uma informação e este se encarrega de ordenar as mudanças do sistema, re-configurando as matrizes de áudio para esta nova realidade, além de impedir que outro ambiente receba os sinais de AV garantindo assim o sigilo entre ambientes.

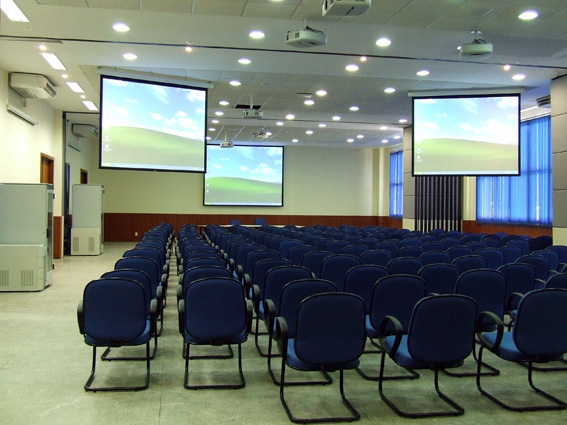

Os projetores também são habilitados ou não pelo sistema, impedindo que fiquem ligados desnecessariamente. A unidade Crestron ainda fornece informações importantes sobre o projetor como horas de uso, tempo de lâmpada, limpeza crítica etc. Ainda sobre estes equipamentos, três projetores foram instalados, um para cada módulo. Quando abertas as paredes, outros três projetores são acionados, um na parte frontal do ambiente e outros dois no meio do auditório, disponibilizando uma excelente visibilidade a toda platéia.

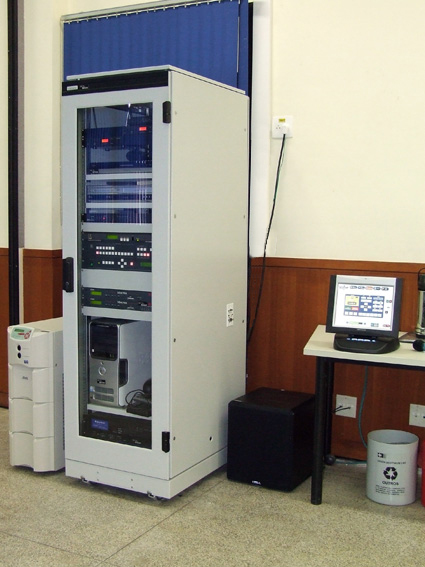

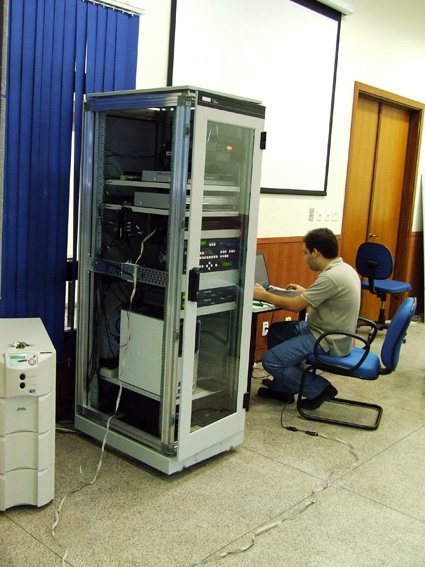

Com o áudio não é diferente. Cada rack possui vida própria quando o auditório está configurado para salas independentes. Cada um deles possui um painel LCD sensível ao toque que fornece a visualização e os comandos do sistema, podendo o palestrante habilitar os microfones, comandar o volume ou qualquer outra função necessária. Quando as paredes são abertas, o sistema se alinha novamente, desabilita dois painéis LCD dos racks secundários e unifica o sistema num grande auditório.
A unidade de controle Crestron segue o mesmo padrão de qualidade. Duas unidades independentes controlam os três ambientes e oferecem ao usuário o máximo de conforto e confiabilidade na utilização do sistema. O painel principal é um touch-screen de 15 polegadas com retorno de áudio e vídeo. Tal ferramenta proporciona ao palestrante selecionar o ponto do DVD a ser exibido sem que a imagem esteja sendo exibida nos telões. O mesmo ocorre com o VCR e com os computadores ligados ao sistema. Cada um dos racks possui um desktop com teclado e mouse sem fio e uma entrada para note book em sua lateral. Assim o palestrante tem a possibilidade de acessar a rede interna ou simplesmente conectar seu próprio computador para as apresentações.
Este auditório é o mais avançado em sua categoria nas unidades da empresa, que tem escritórios por todo o Brasil.
Lista de equipamentos
1 Projetor Hitachi com 4500 ANSI Lumens
5 Projetores Mitsubishi com 3500 ANSI Lumens
1 Tela motorizada de 120”
5 Tela motorizada de 100”
6 Microfones sem fio Audio-Technica UHF
3 DVD-R com HD LG
3 DVD-R combo VCR LG
1 Unidade Crestron CP2e
1 Unidade Crestron AV2
1 Painel Crestron TPS-15G QM
2 Paineis Crestron TPS-2000L
1 Scan Converter Kramer VP-706 SC
3 Switcher Kramer VP-725 DSA
3 Matriz de áudio Polycom Vortex EF-2280
1 Híbrida Polycom Vortex EF-2201
3 Módulos de potência UNIC ZX-800
3 Painéis passivos Altinex
1 Sub-woofer BSA-W10
24 Caixas de teto BSA-60K
3 No-breacks SMS µSS3200Bii de 3,2kVA
1 Rack Bastidor Ellan Miracel 44U
2 Racks Bastidores Élan Miracel 32U
1 Computador Dell
2 Computadores IBM |
